Основные цели и задачи проекта:

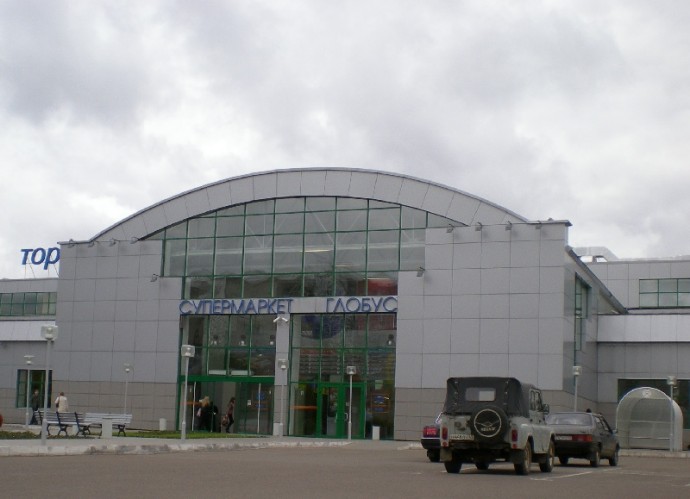

• Объект: Вторая очередь торгового центра «Глобус»
• Страна, город: Россия, г. Киров

На стадии проекта по техническому оснащению были поставлены следующие задачи:

Создание многозонной системы фоновой трансляции и оповещения 2-х этажей торгового комплекса.

Должна иметься возможность переноса оборудования, отвечающего за одну из зон, из технического помещения непосредственно в эту зону, если арендатор изъявит желание транслировать собственный музыкальный и рекламный контент на своих площадях. При этом должна остаться возможность централизованной передачи пожарных и аварийных сообщений в эту зону.

Строительный бум, начавшийся в крупных городах России, устойчиво распространяется на большие и малые города страны. Рост экономики страны приводит к росту потребления товаров и услуг, и, как следствие, увеличения числа строящихся торговых и офисных центров.

Наличие систем пожарного оповещения в подобных центрах является обязательным условием их безопасного функционирования. Системы трансляции фоновой музыки и речевых объявлений в торговых центрах стали правилом хорошего тона и обычной необходимостью.

По данным исследований, грамотно подобранный музыкальный материал, поданный в хорошем качестве, создает приподнятое настроение у покупателей, тем самым, стимулируя приобретение большего числа товаров.

Подтверждением важности вопросов, связанных с трансляцией музыки и рекламных объявлений в разного рода торговых объектах, является разработка документа Москомархитектуры в 2000 году, отражающего технические аспекты реализации трансляционных систем. Хотя этот документ носит рекомендательный характер, тем не менее, он вполне может служить руководством для проектировщиков и заказчиков, так как в нем изложены основные задачи и принципы построения, а также критерии качества данных систем.

Устойчиво растет спрос на высококачественные системы трансляции. В ряду многих брэндов бельгийская компания AUDIOPROF (торговая марка APart) стоит особняком, устойчиво увеличивая количество продаж не только в странах Евросоюза и Азии, но и в России.

Повышенный интерес к оборудованию APart, обусловлен целым рядом причин, одна из которых — качество звучания. Для Инвестора, строящего, например, ТЦ, покажется заманчивым предложением создать систему распределенной трансляции на нескольких тысячах квадратных метров с качеством, приближенным к звучанию Hi-Fi стереосистемы, обладающей при этом возможностью пожарного и аварийного оповещения, при весьма умеренной стоимости. При этом наблюдается важная особенность: чем больше система, тем ниже стоимость озвучения квадратного метра площади без потери качества и запаса звукового давления.

Приведем пример, связанный с недавно введенным в эксплуатацию комплексом звукового оборудования в ТЦ «Глобус» в городе Киров.

История данного проекта началась в конце 2007 года, когда владельцы торговой сети обратились к специалистам компании IBERI с предложением выполнить проектные работы над системой оповещения и фоновой трансляции.

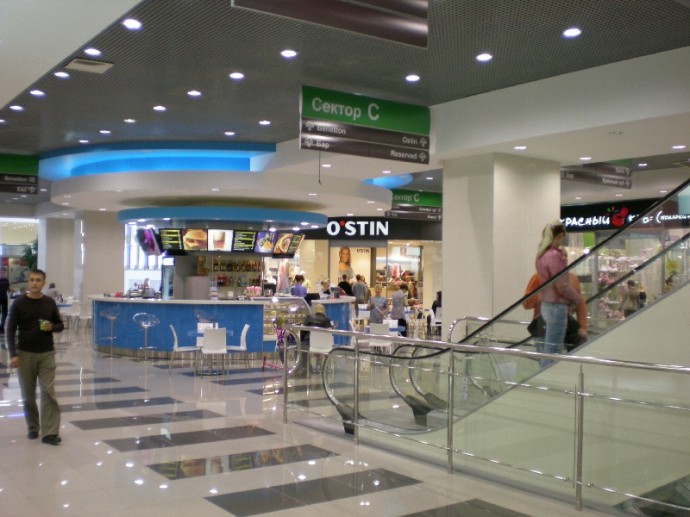

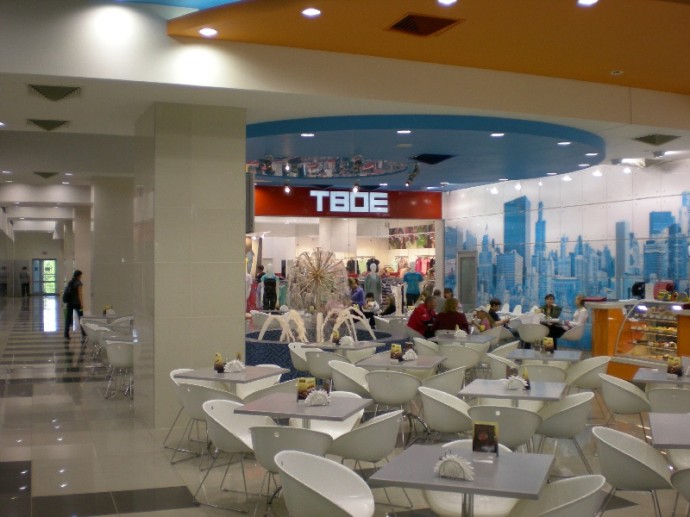

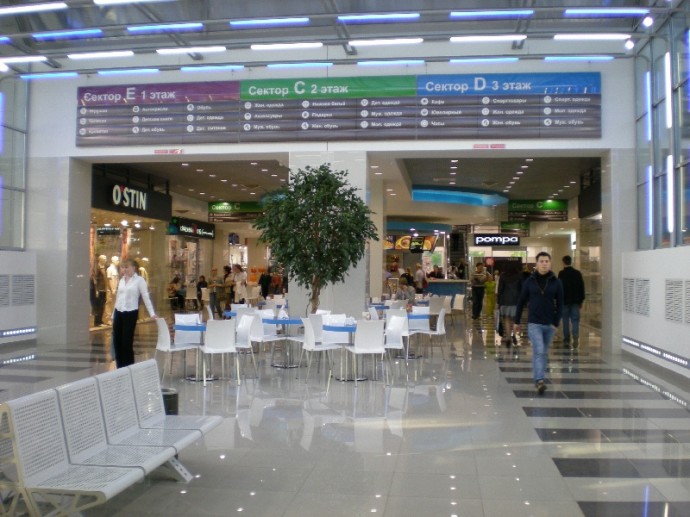

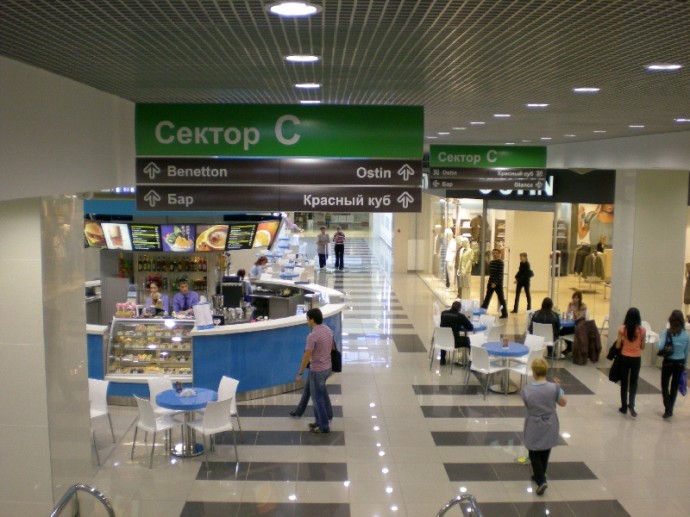

Как большинство торговых центров, здание имеет общие зоны площадью около 2500 кв.м. (проходы и коридоры) и выделенные под магазины арендные площади, разбитые на 19 отдельных зон. Причем, стены магазинов, выходящие в общие зоны, сделаны из стеклянных панелей высотой 3 м, что накладывало определенные условия на характеристики используемых громкоговорителей. Техническое задание ставило приоритетным условием высокое качество звука на территории ТЦ.

Особенностью стало то, что Заказчик потребовал предусмотреть вариант использования собственного для каждого арендатора источника музыкального сигнала, при сохранении возможности общего пожарного и аварийного оповещения. При том, что предпусковой монтаж всего усилительного оборудования должен был быть произведен в одном помещении.

Предполагалось, что арендаторы, изъявившие желание транслировать собственные программы на своих площадях, получали бы усилитель, отвечающий за их зону, и ставили бы его непосредственно у себя, подключив свой источник музыкального сигнала, линию приоритетного сигнала оповещения и установленные в зоне за счет арендодателей громкоговорители. Хочется отметить, что к началу второго месяца работы ТЦ около половины арендаторов воспользовалась этой возможностью. При этом установленные заранее громкоговорители APart менять на другое оборудование не стали, качество транслируемого сигнала устроило абсолютно всех.

Результатом проектных работ стала система оповещения и трансляции, созданная с применением оборудования APart. В нее вошли модели:

• микрофон для речевых объявлений MICPAT-D
• предварительный усилитель-микшер PIR 7600
• трансляционный усилитель мощности РА 240P
• трансляционный усилитель мощности МА 125
• трансляционный усилитель мощности МА 200
• громкоговорители общих зон SPH16
• громкоговорители зон СM6T

Сигнал от микрофона подавался на предварительный усилитель-микшер, после чего поступал на дистрибьютор с последующей передачей его в зоны магазинов и на приоритетный вход другого усилителя-микшера, куда доставлялся сигнал от источника музыкальных программ.

С одного из выходов второго предварительного усилителя сигнал попадал на вход второго дистрибьютора, для раздачи в усилители мощности МА 125 и МА 200 зон магазинов. Далее, по длинным линиям усиленный сигнал подавался на громкоговорители зон СМ6T. С другого выхода сигнал поступал на вход усилителей общих зон РА 240P. Большая нагрузочная способность сопротивления предварительного усилителя PIR 7600 позволило обойтись без применения еще одного аудио-дистрибьютора, что сэкономило денежные средства. Далее усиленный сигнал поступал к громкоговорителям SPH16, установленными между основным и фальш-потолком. Столь нестандартное решение привело к любопытному эффекту — равномерность звукового поля, создаваемого немногочисленными SPH16 и их скрытость от слушателя создавало ощущение, что музыка доносится «из неоткуда» и присутствует везде. Причем, качество звука в не самых лучших акустических условиях было выше всяких похвал, что и было отмечено заказчиками.

Стоит отметить тот факт, что при проектировании звуковой системы, уверенность разработчиков в качестве оборудования APart была столь высока, что в звукоусилительный тракт не был включен ни один графический эквалайзер. Это благоприятно отразилось на бюджете всего проекта. В итоге вся частотная коррекция свелась к небольшим поворотам ручек НЧ-ВЧ стандартных тембро-блоков, имеющихся во всех моделях усилителей мощности APart (от -2 до +4 dB в зависимости от акустических свойств каждой отдельно взятой зоны). Уровень окружающего шума на территории ТЦ составил 60–63 dBА. Специалистами было принято решение установить средний уровень музыкального сигнала 70 dBA, а речевого оповещения — 75 dBA.

Такое превышение музыкального сигнала над окружающим шумом наряду с высоким качеством звукового тракта, построенному на оборудовании APart в данных акустических условиях привело к очень комфортному и ненавязчивому звучанию. Более того, согласно общепринятым для систем трансляции правилам, динамический запас составил более 10 dB.

Монтаж и настройка указанного выше звукоусилительного оборудования был произведен в течение полутора рабочих дней силами двух специалистов. Удобство расположения и типы используемых в оборудовании APart коммутационных разъемов способствовало сокращению сроков монтажа и сдачи заказчику звукового комплекса. Пути решения поставленной задачи были выбраны исходя из минимизации затрат для заказчика при условии выполнения поставленной технической задачи.

После окончания пусконаладочных работ заказчиками был особо отмечен неординарный подход к решению технических задач и высокий профессионализм специалистов компании IBERI.

На этапе составления спецификации для ТЦ от Заказчика поступило еще одно предложение по созданию системы аудио- и видео- трансляции для ресторанного комплекса, включающего в себя несколько залов и прилегающую открытую площадку. Благодаря широкому спектру оборудования APart, который включает в себя и решения для кафе и ресторанов, этот проект был реализован без каких-либо трудностей и в кратчайшие сроки.

Еще одним неожиданным итогом проделанной работы для компании IBERI стало предложение представителей торгового центра «Глобус» по доработке и усовершенствованию ранее введенной в эксплуатацию системы оповещения и трансляции, построенной с использованием оборудования другой марки.

Результаты:

• Строителями были проложены кабельные трассы по схемам, предоставленным специалистами компании IBERI. Шеф-монтаж и сдача звукового комплекса были осуществлены за 3 дня.

• В г. Киров появился новый торговый центр европейского уровня
